項目概況

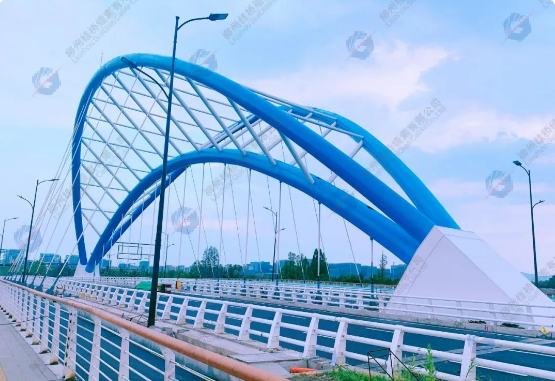

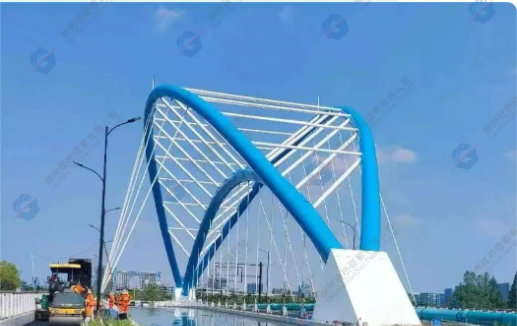

毛家漾橋位于杭州市西湖區三墩鎮西側，跨越毛家漾港，橋梁總長為155.10m，橋梁寬度為42m。主橋采用下承式系桿拱橋，引橋?yàn)轭A(yù)應力混凝土簡支箱梁，全橋配跨為30+92+30m。

毛家漾橋橋位平面位于直線上，橋梁跨越毛家漾港，線路中心與河道斜交角度約為右偏140度，為滿足通航和景觀效果，上部結構采用預應力混凝土簡支箱梁，截面形式為單箱十室魚腹形箱形截面。

吊桿均采用鋼絞線整束擠壓拉索，拉索強度為1860MPa的φ15.2單絲環氧噴涂無粘結鋼絞線纏包后外擠PE制成。吊桿型號分別為GJ15B-9、GJ15B-15和GJ15B-22。

鋼絞線符合GB/T25823-2010《單絲涂覆環氧涂層預應力鋼絞線》標準要求；索體符合JB/T850-2013《擠壓錨固鋼絞線拉索》的有關要求。

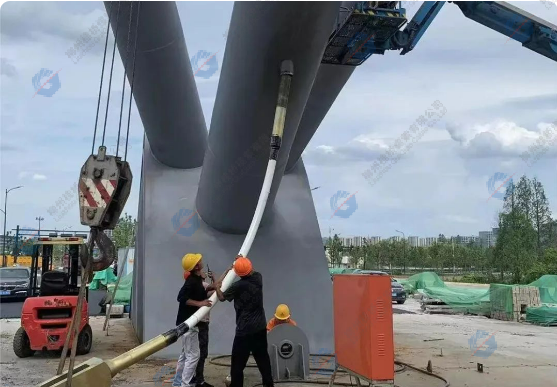

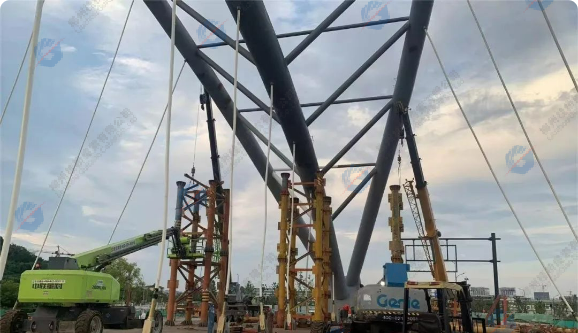

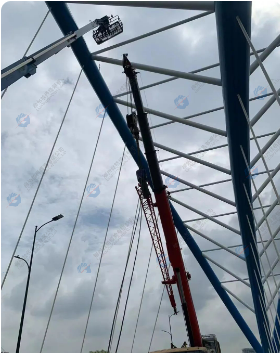

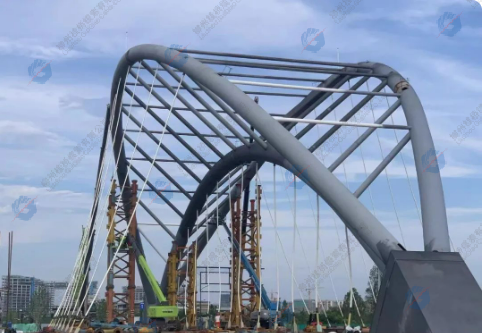

安裝吊桿前先測量標高，吊桿安裝完畢后開始張拉吊桿。吊桿的張拉端設在拱肋上端，利用千斤頂分批、分階段、同步、對稱、循環進行張拉，確保每根吊桿索力相當，以避免局部拱肋發生扭曲。

吊桿的張拉索力應嚴格進行監控，同時注意及時觀測橋面標高的變化情況，最終吊桿的成橋索力應與設計索力相符。

本項目的橋梁吊桿材料制造及安裝施工均由柳州桂橋纜索有限公司承攬。
