祥瑞街大橋

本項目的吊桿系桿體系材料制造及安裝施工均由柳州桂橋纜索有限公司承攬。

項 / 目 / 概 / 況

祥瑞街是南川文化旅游商貿會展區基礎設施建設項目的重要組成部分。祥瑞街橋梁為三跨下承式連續梁拱組合橋，本橋拱肋由兩片分離的拱肋及橫撐組成的組合式拱圈，拱肋空間形狀為形為“紡錘形”。

/ 系 / 桿 /

主梁箱內布置6根水平系桿，系桿索體材料強度為1860MPa的φ15.2填充型環氧涂層無粘結鋼絞線，填充環氧鋼絞線符合GB/T21073-2007《環氧涂層七絲預應力鋼絞線》的相關要求；每根系37股15.2鋼絞線組成。

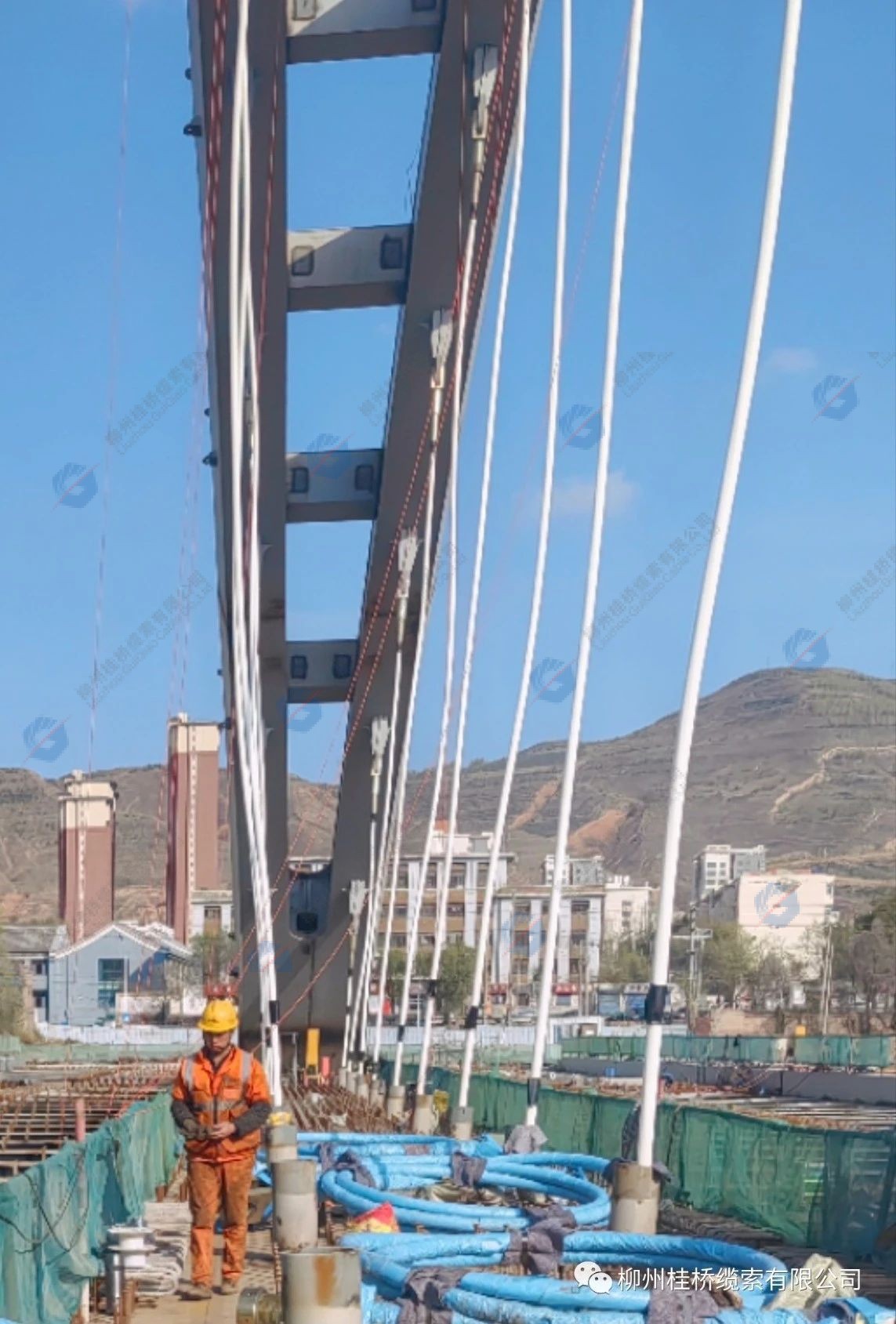

全橋共17對吊桿，吊桿間距為6m吊桿索體材料為公稱直徑φ7抗拉強度fpk≥1670MPa的高強度低松弛鍍鋅鋼絲，符合GB/T17101-2019《橋梁纜索用熱鍍鋅或鋅鋁合金鋼絲》標準要求；鋼絲外層纏繞增強聚酯帶，再擠塑雙層高密度聚乙烯(HDPE)。吊桿規格為PES7-91。

錨具性能符合GB/T14370-2015《預應力錨具、夾具和連接器》標準要求。
