洮河國家濕地公園斜拉橋

/項 目 概 況/

Project Overview

洮河國家濕地公園巡護道路楊家河出水口斜拉橋工程位于定西市臨洮縣南部，斜拉橋位距離楊家河水庫壩約250m，現狀河道寬130m。

主橋采用無背索A字形塔斜拉橋，單孔布置，斜拉橋全長129.5m，引橋25m,橋面寬度8.5m。

主塔采用變截面矩形混凝土塔柱，總高57m，主梁為鋼箱梁，為塔梁固結體系。

斜 拉 索

全橋共26根斜拉索，規格為PES(C)7-55，抗拉標準強度為1670MPa,彈性模量為1.95×10?MPa；預埋管導管內置減震器，橋面上安裝外置阻尼器。

斜拉索為空間索，拉索采用平行鋼絲，直徑為φ7mm高強度低松弛環氧涂層鋼絲，環氧鋼絲符合GB/T25835-2010《纜索用環氧涂層鋼絲》的要求。

成品索體內層為環氧鋼絲，鋼絲外層纏繞纖維增強聚酯帶，再擠塑雙層高密度聚乙烯(HDPE)，符合GB/T18365-2018《斜拉橋用熱擠聚乙烯高強鋼絲拉索》要求。

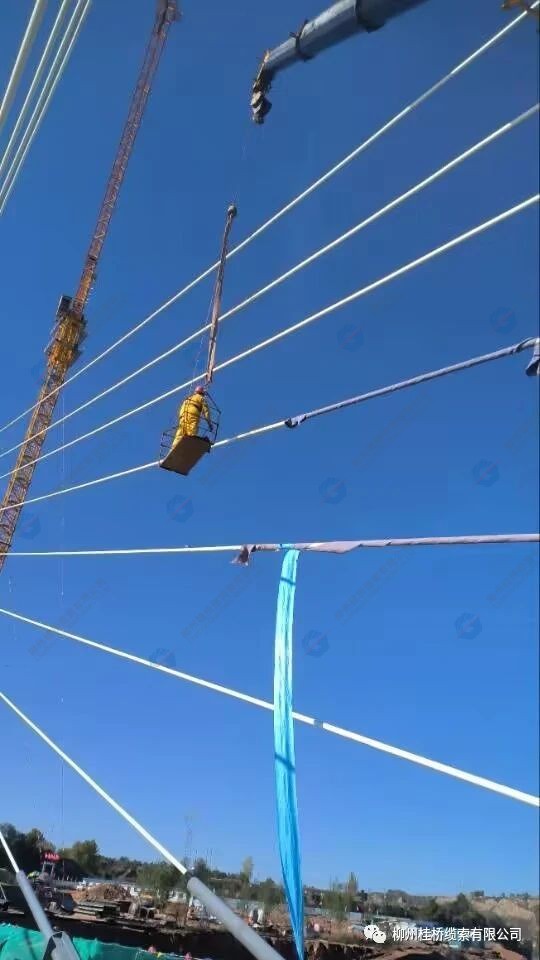

斜拉索錨具采用冷鑄錨，安裝在對應的主梁和主塔預埋錨墊板上。塔端為張拉端，梁端為固定端。

本項目斜拉索材料制造及斜拉索施工安裝均由柳州桂橋纜索有限公司承攬。

斜拉橋是連接濕地公園兩岸的重要通道，同時作為濕地保育區的重要節點工程，需重點打造橋梁景觀，彰顯濕地風貌的地標性。
